معرفی سیستم
کابل فیبر نوری در واقع یک کابل سنسوری حرکتی لرزشی می باشد که این نوع کابل بر روی فنس پیرامون محوطه یا دیوار مورد حفاظت متصل میشود و ارتعاشات وارده به فنس در نتیجه تعارض را که از نوع نوسانهای ارتعاشی و حرکتی می باشند به دستگاه مرکزی ارسال می کند. واحد پردازشگر نوسانهای کابل، با تشخیص الگوی تعارض از میان نوسان های دریافتی، تعارض به محوطه را تشخیص می دهد. به عبارت دیگر، بر اساس قابلیت تغییر دامنه درون فیبر نوری، نوسان های حرکتی وارد شده به حصار موجود و به تبع آن به کابل فیبر نوری، تبدیل به سیگنال ولتاژی شده و سپس پردازشگر سیستم آنها را تفکیک می کند. با توجه به اینکه الگوی حرکتی سیگنال های متفاوت نظیر وزش باد، وقوع باران، حرکت پرندگان و …از الگوی تعارض، که سیستم آنها را پردازش میکند و از هم تفکیک میکند، امکان شناسایی زود هنگام و دقیق نفوذ به مجموعه را فراهم مینماید. سیستم قابلیت شناسایی قطع کابل، بالارفتن از فنس، خزیدن از زیر فنس و برکندن فنس دارد. پردازشگر مرکزی و نرم افزار سیستم این توانایی را دارند که به سیستم های امنیتی دیگر وصل شده و بتوانند در یکپارچه سازی سیستم های امنیتی موجود نقش آفرینی کند.
طرز کار سیستم کابل سنسوری
سیستم حفاظتی فیبر نوری شامل یک کابل فیبر نوسانگیر متصل به فنس ، دیوار و … می باشد همچنین می توان از آن به صورت دفنی استفاده کرد که بوسیله آن، نفوذ، قبل از وارد شدن نفوذی به محوطه تشخیص داده خواهد شد. سیستم پردازشگر، جزئی ترین تعرضات به مکان مورد نظر را هشدار می دهد. محیط مورد نظر که توسط این سیستم حفاظت می شود به قسمت های کوچکی تقسیم می گردد که بتوان محل دقیق نفوذ را تشخیص دهد. وجود دارد.
کابل های فیبر نوری که نقش سنسور را دارند به پردازشگر نوسان ها وصل هستند که معمولاً درون اتاق مرکزی قرار می گیرد. نوسان های حرکتی با استفاده از دستگاه پردازش گر از هم دیگر تفکیک داده می شوند و ارتعاشات مورد نظر از بقیه ارتعاشات تفکیک میشود. این سیستم توانایی این را نیز دارد که حساسیت آن را بالا بباشد و بتوان با آن کمترین نوسانات حرکتی در محیط را نیز تشخیص داد.

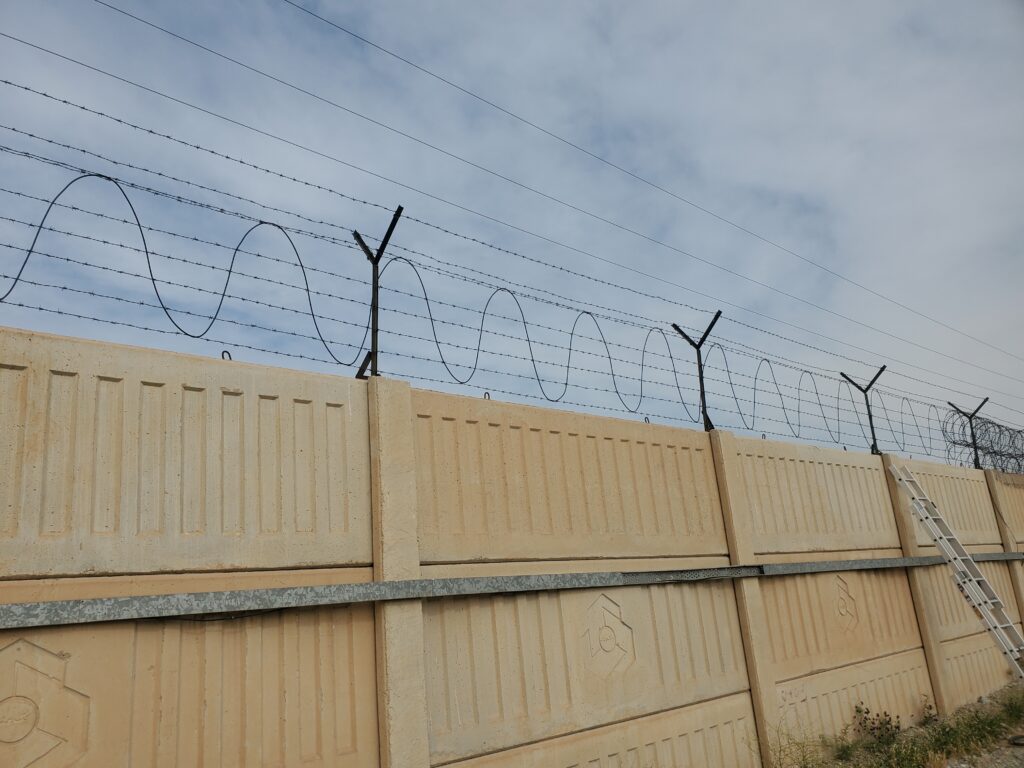

کابل های فیبر را میتوان به صورت سینوسی ،دایره ای و خطی بر روی فنس و دیوار و… نصب کرد و تمامی قسمت های مورد نظر را پوشش داد همچنین این کابل ها را میتوان به صورت دفنی استفاده کرد و بدون نیاز به فنس کشی نفوذ را تشخیص داد.
سیستم پردازشگر
در سیستم پردازشگر اصلی که هم با برق شهر و هم برق 48ولت دی سی کار می کند که توانایی ارتباط با کامپیوتر کاربران را دارد. این سیستم میتواند نوسانهای نفوذ را از بقیه نوسانها تشخیص داده و از طرق مختلف به کاربر یا کاربران اعلام میگردد. این سیستم قادر است که به کامپیوتر کاربر متصل شده و بر اساس نرم افزار مورد نظر انچه مد نظر کاربر است تغییر حالت دهد یعنی میتوان با آن حساسیت را بالا یا پایین آورد همجنین می تواند بعد از اعلام نفوذ با توجه به خروجی هایی که دارد این نفوذ را به صورت آژیر ،پیامک و نمایش دقیق آن بر روی سیستم کاربر نمایش دهد.
از دیگر ویژگی های این سیستم خروجی های متعدد می باشد که با استفاده از آنها میتوان به دیگر سیستم های امنیتی متصل شد و سیستم یکپارچه امنیتی ایجاد کرد.
شرایط محیطی کارکرد این سیستم
میتوان به طور جد گفت این سیستم توانایی کارکرد در همهی شرایط محیطی را دارا ست همچنین، نوسانهایی که در طول فنس بخاطر باد و باران و … تولید می شوند، از سیگنال های نفوذتفکیک و تشخیص داده می شوند..
ویژگی های سیستم هوشمند حفاظت پیرامونی فیبر نوری
ضریب آشکارسازی و حساسیت بالا
قابلیت ارتباط با سیستم های حفاظتی از جمله سیستم ها دوربین مدار بسته و پرژکتورهایی اعلان
آشکارسازی نفوذ ناشی از قطع کردن و بالا رفتن از فنس
کنترل شرایط محیطی و مقاوم در برابر باد، باران، حرکت وسائط نقلیه
خروجی های متعدد سیستم
توانایی کنترل حساسیت
قابلیت تنظیم مستقل پارامترهای هر زون از مرکز کنترل
ایمن در برابر میدانهای الکتریکی و مغناطیسی
عدم تاثیر پذیری از سیگنال های رادیویی وماکرویو
قابل نصب بر روی فنس ها (حصارهای) موجود
مقرون بصرفه و اقتصادی و ماندگاری بالا
نصب آسان و سریع
تعمیر و نگهداری ساده
افزایش بازدهی و کارایی نیروهای حفاظتی
با توجه به پسیو بودن دستگاه نیاز به سیستم برق رسانی به اطراف محیط نمی باشد که این مهمترین ویژگی این سیستم نیز میباشد.
مزایای سیستم
انتقال سریع دیتا در ابعاد گسترده از محیط پیرامونی تا مرکز کنترل
قابلیت برتر پوشش نواحی و خطوط بسیار طولانی نسبت به سایر سیستم های حفاظت پیرامونی در کنار پوشش مسیرهای کوتاه پیرامونی
بدون نیاز به جریان الکتریکی در مسیر نصب حسگر فیبر نوری. (کاهش خطر احتراق یا انفجار – کاهش زمان اجرای پروژه – کاهش هزینه اجرای پروژه)
شناسایی نقطه یا نقاط مورد هجوم و کاهش آلارم های مزاحم جهت کنترل دقیق هشدارهای دریافتی، بواسطه بهره مندی از پیشرفته ترین سیستم پردازش سیگنالهای دیجیتال
ایمنی ذاتی حسگرهای فیبر نوری در سیستم های حفاظت پیرامونی به جهت عدم تاثیر پذیری از امواج رادیویی، امواج الکترو مغناطیس و صاعقه
عدم شناسایی حسگر فیبر نوری به روش دفنی توسط دستگاههای فلزیاب
تلفیق زونهای چند ده کیلومتری جهت دستیابی به کنترل مسیرهای چند صد کیلومتری با مدیریت یکپارچه نرم افزاری
ضمانت کارکرد ۲۰ ساله عمر مفید کابل حسگر فیبرنوری.نصب و راه اندازی در حداقل زمان و حداقل پیچیدگی سخت افزاری
پایین ترین نرخ هزینه مراقبت و نگهداری در مقایسه با سایر سیستم های حفاظت پیرامونی
قابلیت ایجاد هماهنگی با بیش از ۴۰ نوع سیستم امنیتی
